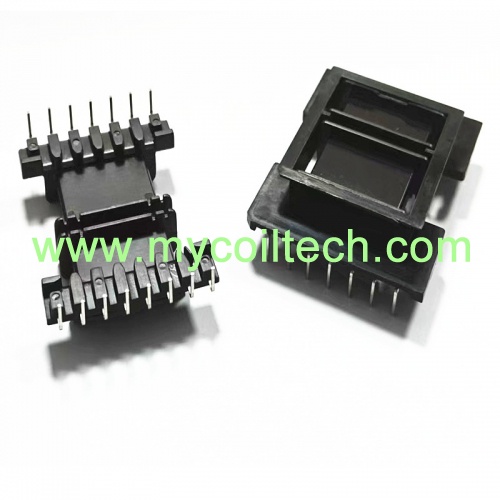

Marco horizontal del transformador de alta potencia ee65
transformador monofásico ee65 . Bobina horizontal ee65 8 + 8 pines. tamaño de la canilla = 51.5mmx43.7mmx54.8mm. distancia paralela = 44.5 mm. paso del pasador = 5.0 mm. Transformador encapsulado ee65 de buena calidad, embalado individualmente con cartón.
ef30 transformador de potencia bobina vertical 6 + 6 pin
transformador rectificador ef30. 6 + 6 pasadores verticales ef30 bobina formadora. tamaño de la bobina = 35.3mmx19.0mmx34.8mm. paso de clavija = 5,08 mm. Distancia paralela = 15.24mm. El transformador smps tiene un tamaño pequeño, alta potencia y bajo costo, diseñamos y fabricamos transformadores de alta frecuencia.
inductor de alta frecuencia del poder de alta frecuencia del inductor del tipo de la inmersión
tipo inmersión inductor de alta frecuencia tiene bajo costo, construcción blindada, muy baja resistencia a la corriente continua. es fácil de personalizar y el rango de alta frecuencia puede llegar hasta 1.0 mhz. nuestros grandes productos actuales son todos sin plomo. (rohs)
Transformador de alta frecuencia del núcleo de la ferrita del transformador etd44 120 ~ 180w para el poder llevado de la impulsión
Transformador de retorno de alta frecuencia etd44el rango de potencia es de 20 ~ 800w. uso: convertidores de cd, transformadores de accionamiento, inductores pfc.devanado: autotransformador.

High Frequency Chokes with Ferrite Rod Cores

Inductor de bobina multinúcleo del inductor de la base de la barra de ferrita de Φ4 × 20

chokes de alta frecuencia con núcleo de ferrita. enrollado de una sola capa . alto rendimiento y buena conductividad. alta temperatura, anti-oxidación,

marca:
MCT
Artículo No.:
MCT Φ4×20 Rod core inductor
Puerto de embarque:
Shanghai Port

Contacta ahora descargar

Descripción del producto

Hefei mycoil technology co., ltd principalmente fabricación y diseño de transformadores electrónicos, núcleos magnéticos, bobinas de transformadores, bobinas de obstrucción de modo común, inductores de filtro, relés, otros componentes electrónicos accesorios. nuestros inductores de núcleo de varilla tienen una frecuencia de resonancia alta, peso ligero, montaje fácil en la superficie. todas inductores de núcleo de varilla de ferrita enviamos, son todos cumplir el requisito de los clientes estrictamente. estamos ubicados en la provincia de anhui, donde el costo de la mano de obra es mucho menor, por lo que nuestro precio es muy compETitivo. Bienvenido a contactarnos!

DETalles Rápidos

pn: MCT Φ 4 × 20 inductor de núcleo de barra		marca: MCT
clasificación actual: @ 50hz y 40 ℃ temperatura ambiente		hecho a medida: disponible
tolerancia a la inductancia: ± 20%		logotipo: se puede personalizar
inductancia normal: medir a 25 ℃		embalaje: cartón, puede personalizado
corriente de prueba: 0.1ma		certificación: iso9001, rohs, ce
frecuencia de prueba: l≤10uh: 1mhz, 10uh u003c l≤1000uh: 100khz, l u003e 1000uh: 10khz		OEM: disponible
nivel de clima: 40/125/56		Plazo de ejecución: 25 días después del pago
terminal de alambre de cobre estañado o alambre de litz		moq: cualquier cantidad
núcleo de varilla de ferrita		envío: aire, barco, ETc.
enrollamiento de una sola capa		con o sin tubo rETráctil
tolerancia de la dimensión: componente: terminal de ± 0.5mm : ± 2.0mm		alta frecuencia de resonancia

información de la parte

nombre del producto: Inductor de bobina multinúcleo del inductor de la base de la barra de ferrita de Φ4 × 20

aplicaciones: fuente de alimentación conmutada, amplificadores de potencia, filtrado de banda ancha, ups y adaptador.

dETalles del embalaje: correa del embalaje de los pp + embalaje externo cartón del papel duro + embalaje interior de la perla de la bandeja del algodón o del plástico

tiempo de muestras: 7-10 días para piezas personalizadas, 3-5 días para piezas estándar.

ventajas: nuestra fábrica se compone de 500 personas, salida enorme se puede terminar todos los días.

tenemos un equipo técnico formado por 5 ingenieros experimentados.

todos los materiales están protegidos del medio ambiente aceptamos servicio personalizado y de diseño.

especificaciones del producto

Choques de alta frecuencia con núcleos de varillas de ferrita Φ4 × 20

Ir en una	lr en uh	rdc-mΩ	Φc-mm	MCT pn
1.0	30	85	0.40	MCT-lb-a05
2.0	15	30	0.60	MCT-lb-a06
3.0	9	15	0.75	MCT-lb-a07
4.0	6	10	0.85	MCT-lb-a08

podemos suministrar estos núcleos de varilla de ferrita de dimensión. por favor haga su diseño con la siguiente tabla:

tipo	diámETro: a	longitud: b	tipo	diámETro	longitud
r1.65 × 7	1.65 ± 0.20	7 ± 0,40	r6 × 10	6 ± 0,30	10 ± 0,40
r1.65 × 10	1.65 ± 0.20	10 ± 0,40	r6 × 12	6 ± 0,30	12 ± 0,40
r2 × 7	2 ± 0.20	7 ± 0,40	r6 × 15	6 ± 0,30	15 ± 0,40
r2 × 10	2 ± 0.20	10 ± 0,40	r6 × 20	6 ± 0,30	20 ± 0,40
r3 × 10	3 ± 0.20	10 ± 0,40	r6 × 22	6 ± 0,30	22 ± 0,50
r3 × 12	3 ± 0.20	12 ± 0,40	r6 × 22.5	6 ± 0,30	22.5 ± 0.50
r3 × 14	3 ± 0.20	14 ± 0,40	r6 × 25	6 ± 0,30	25 ± 0,50
r3 × 15	3 ± 0.20	15 ± 0.50	r6 × 30	6 ± 0,30	30 ± 0.50
r3 × 16	3 ± 0.20	16 ± 0,50	r6 × 45	6 ± 0,30	45 ± 0.50
r3 × 20	3 ± 0.20		r6.2 × 26	6.2 ± 0.30	26 ± 0,50
r4 × 10	4 ± 0.20	10 ± 0,40	r7.94 × 7.94	7.94 ± 0.30	7,94 ± 0,40
r4 × 11	4 ± 0.20		r8 × 18.5	8 ± 0,40	18.5 ± 0.50
r4 × 12	4 ± 0.20	12 ± 0,40	r8 × 20	8 ± 0,40	20 ± 0,50
r4 × 15	4 ± 0.20	15 ± 0.50	r8 × 25	8 ± 0,40	25 ± 0,50
r4 × 16	4 ± 0.20	16 ± 0,50	r8 × 30	8 ± 0,40	30 ± 0.50
r4 × 18	4 ± 0.20	18 ± 0.50	r8 × 32	8 ± 0,40	32 ± 0.50
r4 × 19	4 ± 0.20	19 ± 0.50	r8 × 40	8 ± 0,40	40 ± 0.50
r4 × 20	4 ± 0.20	20 ± 0,50	r10 × 6	10 ± 0,50	6 ± 0,40
r4 × 25	4 ± 0.20	25 ± 0,50	r10 × 12	10 ± 0,50	12 ± 0,40
r4.5 × 19	4.5 ± 0.20	19 ± 0.50	r10 × 20	10 ± 0,50	20 ± 0,50
r5 × 4	5 ± 0.20	4 ± 0,40	r10 × 22	10 ± 0,50	22 ± 0,50
r5 × 10	5 ± 0.20	10 ± 0,40	r10 × 30	10 ± 0,50	30 ± 0.50
r5 × 12	5 ± 0.20	12 ± 0,40	rww3 × 8	3 ± 0.20	8 ± 0,40
r5 × 13	5 ± 0.20		roo3 × 10	3 ± 0.20	10 ± 0,40
r5 × 15	5 ± 0.20	15 ± 0.50	roo4 × 15	4 ± 0.20	15 ± 0.50
r5 × 18	5 ± 0.20	18 ± 0.50	rww4 × 20	4 ± 0.20	20 ± 0,50
r5 × 20	5 ± 0.20	20 ± 0,50	roo5 × 15	5 ± 0,30	15 ± 0.50
r5 × 21.5	5 ± 0.20	21.5 ± 0.50	roo5 × 20	5 ± 0,30	20 ± 0,50
r5 × 24	5 ± 0.20	24 ± 0.50
r5 × 25	5 ± 0.20	25 ± 0,50
r5 × 30	5 ± 0.20	30 ± 0.50
r5.5 × 17	5.5 ± 0.20	17 ± 0.50

si tiene alguna pregunta, contáctenos o deje sus comentarios, le daremos una respuesta rápida.

contacto: lily yu

skype: sales003_125

correo electrónico: sales003@mycoiltech.com
