aprender acerca de la conmutación de transformadores de alimentación July 22,2019.

i, conmutación fuente de alimentación transformador definición

la fuente de alimentación conmutada transforme r Se refiere a la adición de tubo de bruja al transformador de potencia. en el circuito, el transformador de la fuente de alimentación de conmutación tiene la función de conversión de voltaje de los transformadores ordinarios, así como la transmisión de potencia y el aislamiento de aislamiento. Los transformadores de alimentación de conmutación son ampliamente utilizados en circuitos de alta frecuencia.

en el cambio de poder Después de la alimentación, el transformador es un componente necesario para la conversión, el almacenamiento de energía y el aislamiento. Se compone principalmente de núcleo magnético y bobinado. Cuando hacemos transformadores, la selección razonable de materiales afectará el rendimiento del transformador, lo que afectará la disipación de calor y la eficiencia de trabajo del equipo.

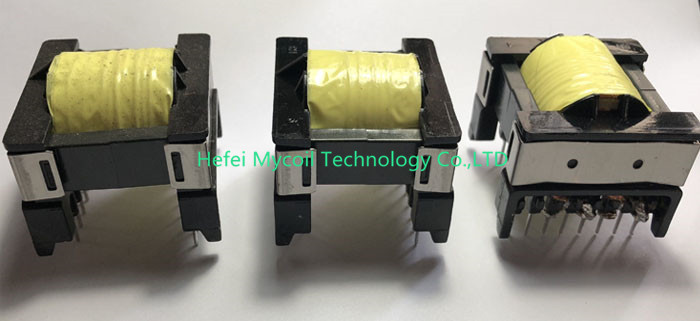

ETD39 High Voltage Power Transformer

ii, conmutación de la clasificación del transformador de potencia.

En términos generales, los transformadores de la fuente de alimentación de conmutación se dividen en dos tipos: transformadores de la fuente de alimentación de conmutación monopolar y transformadores de la fuente de alimentación de conmutación bipolar. El principio de funcionamiento y la estructura de los dos transformadores de potencia de conmutación no son los mismos. entre ellos, el transformador de alimentación de conmutación unipolar se caracteriza por un impulso unipolar como voltaje de entrada y se divide en una salida de voltaje de retorno positivo; y un transformador de alimentación de conmutación bipolar es un pulso bipolar como voltaje de entrada, y la salida es generalmente voltaje de pulso bipolar.

iii, conmutación de la fuente de alimentación del transformador de composición

El transformador de potencia de conmutación tiene tres componentes principales: materiales magnéticos, materiales aislantes y materiales de alambre. Son los núcleos de conmutación de transformadores de potencia.

materiales magneticos:

Los materiales magnéticos utilizados en la mayoría de los transformadores de conmutación son ferrita blanda, que se puede dividir en dos categorías según su composición y frecuencia de aplicación: mnzn y nizn. mnzn tiene alta inducción magnética de saturación y alta permeabilidad magnética, baja pérdida en el rango de frecuencias bajas e intermedias, y la forma del núcleo se divide en muchos tipos, como tipo ei, tipo ee, tipo e y tipo ec.

material del alambre - alambre esmaltado:

El cable esmaltado que se utiliza para enrollar pequeños transformadores electrónicos generalmente tiene un cable esmaltado de poliuretano (qa) y un cable esmaltado de poliéster de alta resistencia (qz). De acuerdo con el espesor de la capa de pintura, se puede dividir en dos tipos: tipo de pintura fina y tipo de pintura gruesa. el recubrimiento aislante para el tipo de laca delgada es laca de poliéster, que tiene una excelente resistencia al calor, y la resistencia eléctrica aislante puede alcanzar 60kv / mm; mientras que la capa aislante del tipo de laca gruesa es laca de poliuretano, que tiene autoadhesividad. Las características y el rendimiento de auto-soldadura (380) se pueden soldar directamente sin la necesidad de película de pintura, es conveniente y práctico.

Debido a que la cinta aislante tiene una mayor resistencia eléctrica que la cinta ordinaria y excelentes propiedades mecánicas, se usa ampliamente en la capa intermedia, el aislamiento exterior y el aislamiento entre grupos entre las bobinas del transformador de conmutación en la red eléctrica.

material de la bobina:

La bobina del transformador de conmutación es diferente de la bobina del transformador general. Además del material aislante y el material de soporte como la bobina, también desempeña la doble función de montaje, fijación y posicionamiento de todo el transformador. por lo tanto, además de cumplir con los requisitos de aislamiento, se prepara el material seleccionado para el formador de bobinas. También tiene resistencia a la tracción, resistente al calor. soldadura, temperatura de distorsión por calor superior a 200, material ignífugo y fácil de procesar en varias formas requeridas por los clientes.

recientemente fabricamos Transformadores de alta frecuencia etd39 Para el cliente, aceptamos transformadores de fuente de alimentación de conmutación hechos a medida, si tiene algún proyecto nuevo que necesite soporte, bienvenido a contactarnos.
