Arreglamos clips para cumplir con la inductancia del transformador electrónico. July 22,2019.

¿Qué es el clip de transformador?

al montar el transformador de alta frecuencia (fija la bobina de bobinado y el núcleo magnético), es necesario utilizar un clip (transformador clip de hierro de acero) para sujetar la periferia exterior para fijarla, de modo que pueda lograr una inductancia estable cuando el transformador esté funcionando. este clip de metal se llama clip de acero del transformador (clip de hierro, clip de cir).

Clasificamos según el proceso de producción:

el primer tipo: moldeo por estampado --- limpieza --- embalaje y envío; (este tipo es adecuado paraclip de acero inoxidable sus301producción de material)

el segundo tipo: estampado --- tratamiento térmico --- revestimiento de estaño urface --- embalaje y envío; (este tipo es adecuado para la producción de material sk7)

el tercer tipo: estampado --- estañado superficial --- embalaje y envío (este tipo es adecuado para la producción de material de bronce fosforoso c5191)

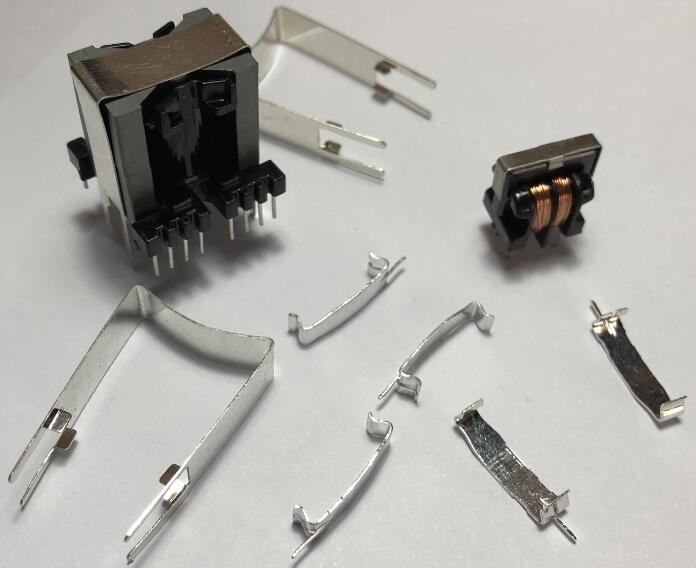

Flyback Transformer Clamps Supply

Selección de material y diferencia de características del material:

la abrazadera de hierro del transformador principalmente emparejado contransformador de alta frecuenciaDiseño de funciones al seleccionar materiales para el proceso de estampación.

1. Si consideramos el costo y el rendimiento de los clips de hierro, generalmente elegimos sk7 como materia prima para los clips de hierro; El material sk7 es acero de alto carbono que se sintetiza agregando elementos de carbono, silicio y manganeso. se usa después del enfriamiento y endurecimiento, y tiene una excelente resistencia al desgaste. La dureza antes del estampado es de aproximadamente 13-15 h, y la trazabilidad del moldeado es buena. Tiene cierta garantía para el control dimensional durante el estampado. Una vez que el producto se estampa y se forma, se apaga mediante tratamiento térmico al vacío a 55-60hrc, y luego se templa a 38. -42hrc, en este momento, el control de dureza se estabiliza en este rango. Si el núcleo magnético es demasiado duro, será frágil. si es demasiado blando, no será necesaria la fuerza de sujeción. Después del tratamiento térmico, la superficie de la pinza de hierro se galvanizará con estaño y se galvanizará con estaño. La capa es principalmente para lograr la soldabilidad del plomo y la resistencia a la oxidación y a la oxidación de la superficie.

El material 2.another es acero inoxidable. Los materiales de acero inoxidable a menudo tienen que ver con una mejor capacidad de recuperación. tienen un cierto espacio de deformación durante el montaje, que puede jugar mejor el efecto de sujeción. Este material tiene mejor prevención de la oxidación. La resistencia a la oxidación se debe principalmente al hecho de que el material contiene diferentes proporciones de níquel. El níquel puede formar óxido de níquel en el aire húmedo para evitar una mayor oxidación. El níquel tiene un fuerte ácido y resistencia a la corrosión. El níquel es también una comparación. materiales costosos, por lo que los materiales de acero inoxidable se combinan en diferentes grados por diferentes tipos de elementos; comunes como sus201, sus301, sus304, sus316, etc .; También se puede comparar por el siguiente contenido:

201 : c≤0.15 ni3.5 ~ 4.50 cr16.00 ~ 18.00 , mn & lt; = 5.5--7.50 si & lt; = 1.0 s & lt; = 0.030 p & lt; = 0.035 & lt; & gt;

301 : c≤0.15 ni6.00 ~ 8.00 cr16.00 ~ 18.00 , mn & lt; = 2.0 si & lt; = 1.0 s & lt; = 0.030 p & lt; = 0.035 & lt; & gt;

304: c≤0.08 ni8.00 ~ 10.00 cr18.00 ~ 20.00 , mn & lt; = 2.0 si & lt; = 1.0 s & lt; = 0.030 p & lt; = 0.035 & lt; & gt;

316: c≤0.08 ni10.00 ~ 14.00 cr16.00 ~ 18.00 , mo2.00 --- 3.00 mn & lt; = 2.0 si & lt; = 1.0 s & lt; = 0.030 p & lt; = 0.035 & lt; & gt;

De acuerdo con el precio de mercado actual de los materiales, el precio de grado 316 es más caro que los otros tres, 201 es un grado relativamente barato; Por lo general, el costo del acero inoxidable es mayor; por lo tanto, la elección del material de clip de acero del transformador suele ser el uso de sus301 como el mejor, el rendimiento puede alcanzar la elasticidad requerida para el ensamblaje y el precio también es asequible. Además, sus301 y sus304 tienen sus propias ventajas en flexibilidad, y sus304 es más adecuado para la producción de piezas para reciclaje. el sus301 se centra en la estabilidad y durabilidad de la resistencia. por lo tanto, la elección de sus301 para elclip de acero del transformadoracaba de satisfacer las necesidades de la función de ensamblaje del núcleo.

3. También hay un material c5191 (cobre de fósforo), que es resistente a la corrosión y tiene una alta resistencia a la corrosión para ácidos raros y grasos; por lo tanto, el material es un grado de serie de cobre, por lo que el cobre se encuentra en muchos aparatos electrónicos de nuestra empresa. La industria tiene algunas aplicaciones, pero el costo de los materiales también es más alto que otros materiales; El bronce fosforoso C5191 es un material sintético con cobre, estaño y fósforo como elementos principales, que mejora la resistencia a la oxidación y la soldabilidad debido a la adición de estaño. El buen rendimiento, el cobre de fósforo tiene una mejor elasticidad que otros materiales de cobre, por lo que es adecuado para la producción de varios tipos de clips. en general, cuando el material c5191 se utiliza comoabrazaderas de hierro del transformador,Se utiliza en los productos finales superiores. o un producto con altos requisitos de estabilidad.
