Bobina tipo ER: Estructura, escenarios de aplicación y ventajas de rendimiento

1. Características estructurales

El núcleo magnético de la bobina tipo ER tiene forma de E, pero su apariencia es diferente a la de las bobinas tipo EF y EFD. El núcleo magnético de la bobina tipo ER suele ser relativamente plano, con columnas centrales y laterales relativamente bajas. Este diseño permite que la bobina tipo ER ocupe menos espacio en dirección vertical, lo que la hace más adecuada para aplicaciones con restricciones de altura.

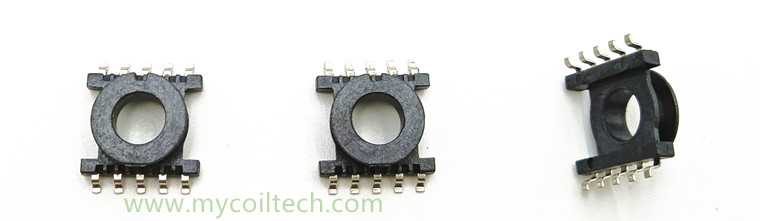

El número y la disposición de los pines de la bobina tipo ER varían según los diferentes modelos y requisitos de aplicación. Los tipos más comunes incluyen el tipo de orificio pasante y el tipo de montaje superficial (SMD), como la bobina del transformador ER35. Fuente de alimentación conmutada SMD-ER11.5 Transformador. Sus especificaciones de tamaño incluyen ER8, ER10, ER12, ER16, ER20, etc. Las bobinas tipo ER de diferentes tamaños son adecuadas para transformadores con diferentes requisitos de potencia y espacio.

2. Escenarios de aplicación

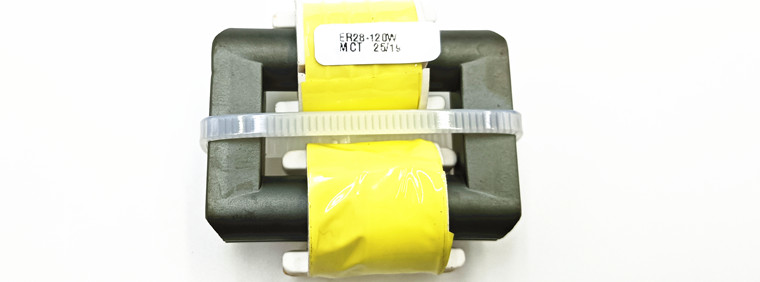

Las bobinas de tipo ER se utilizan a menudo en campos como: Transformadores de conversión CC-CC ER28 , fuentes de alimentación conmutadas y transformadores de alta frecuencia. Se aplican especialmente en productos electrónicos miniaturizados con requisitos estrictos de volumen y altura de los transformadores.

Por ejemplo, en dispositivos de suministro de energía portátiles como cargadores de teléfonos móviles y cargadores de tabletas, la bobina tipo ER, gracias a su diseño estructural plano, puede lograr una conversión de energía eficiente en espacios limitados, cumpliendo con los requisitos de miniaturización y alto rendimiento de los dispositivos para fuentes de alimentación.

3. Ventajas de rendimiento

El diseño estructural plano de la bobina tipo ER le permite tener una menor resistencia de bobinado y pérdida inductiva en transformador electrónico de alta frecuencia aplicaciones que pueden mejorar eficazmente el rendimiento y la eficiencia de alta frecuencia de los transformadores.

Al mismo tiempo, debido a su tamaño compacto, puede ahorrar espacio en productos electrónicos miniaturizados, lo que favorece la realización de un diseño delgado y liviano de los productos.

Además, la bobina tipo ER también ofrece una gran versatilidad. Existen diversos tamaños y configuraciones de pines disponibles en el mercado, lo que facilita a los ingenieros el diseño y la selección de componentes.
