baja fuerza coercitiva productos de permeabilidad constante núcleo amorfo a base de hierro - parte ii November 8,2019.

Como hablamos en el artículo anterior "un nuevo tipo de núcleo magnético ultramicristalino amorfo a base de hierro", los ejemplos de productos: ct076 (codificación del producto) (componentes electrónicos en la transformación del sistema de energía de la red estatal de China)


yo. introducción básica

diámetro interno (id): 14 m

diámetro externo (od): 21 m

altura (ht): 8m

50 h z - inductor de 20 khz: 9-13 uh (opcional)

fuerza coercitiva: menos de 0.3 a / m

inducción magnética saturada: 1.15t

inducción magnética residual: debajo de 20mt

fluctuación de inductancia de 50 hz - 20 kh z es inferior al 3%


ii) aplicaciones:

Medición y protección del sistema de potencia, nuevo anillo magnético protector de fugas, micro transformador de corriente de ultra alta precisión, etc.

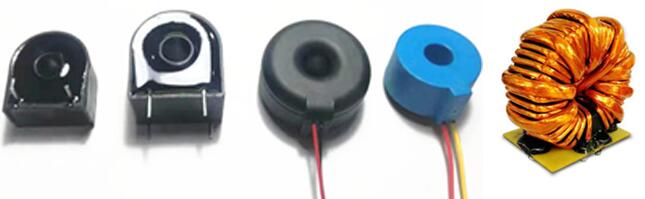

Current Transformer Amorphous Core

iii) Características del producto:

Estabilidad de inductancia multibanda (frecuencia de prueba de frecuencia de potencia a 20 kh z de alta frecuencia, tasa de cambio de impedancia de inductancia central por debajo del 3%)

el rango de trabajo lineal de una sola banda de frecuencia está por encima de 0 a / m ~ 35 a / m (con el aumento de la intensidad del campo magnético externo h, la intensidad de inducción auto-magnética b aumenta sincrónicamente en cierta proporción, y la permeabilidad es constante en esta banda de trabajo lineal).


iv. perspectiva de aplicación

(yo) transformador de corriente de ultra alta precisión

El producto se puede probar en diferentes porcentajes (5% - 120%), la diferencia es inferior al 0,05% y el cambio no es superior al 0,018%. La diferencia de ángulo de cada punto de prueba es menor que (+1.5). La sección lineal de trabajo es larga y puede cubrir la sección de trabajo del transformador de corriente. garantiza que el transformador esté siempre en un estado de funcionamiento lineal en el proceso de uso, y proporciona una garantía sólida para una corriente de prueba precisa.


(ii) un nuevo tipo de transformador protegido contra fugas

el producto es diferente del producto común que no protege el punto de movimiento bajo diferentes frecuencias de operación (interferencia de desorden) es propenso a la desviación. El producto está en la banda de múltiples frecuencias.

La permeabilidad magnética es constante y constante, lo que puede garantizar que el punto de acción no se desvíe y el trabajo sea estable bajo la condición de interferencia de desorden.


(iii) inductor de filtro emi

El producto tiene baja frecuencia, pequeño espacio entre inductancia de alta frecuencia, relación lineal entre impedancia y frecuencia, baja pérdida de inserción y excelente capacitancia distribuida. En el complejo entorno laboral, tiene un rendimiento mucho mejor que los productos convencionales.


v. las características del producto de la compañía

A diferencia de otros productos del mismo tipo en el mercado, nuestros productos pueden garantizar las propiedades electromagnéticas de productos altamente lineales al mismo tiempo, pueden garantizar la remanencia de productos de menos de 20mt (200gs), coercitividad de menos de 0.3a / m, para La estabilidad del producto, la pérdida (cambio de calor de trabajo), la tasa de cambio de rendimiento de impacto múltiple, etc. tienen una protección de alta calidad, con un rendimiento superior insustituible.


vi. comparación de diferencia de relación y diferencia de fase de diferentes productos

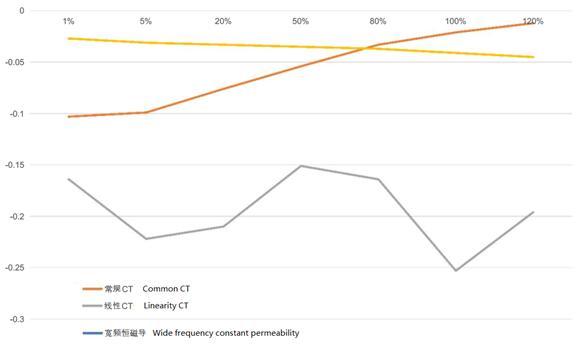

tab.3 & amp; fig.3


común Connecticut

linealidad Connecticut

banda ancha permeabilidad constante

por ciento

diferencia de proporción

pags diferencia de hase

diferencia de proporción

pags diferencia de hase

diferencia de proporción

pags diferencia de hase

1%

-0,103

29′71

-0,164

31'88

-0,027

48′11

5%

-0,099

25′33

-0,164

30'28

-0,031

47′98

20%

-0,076

21′09

-0,164

37'06

-0,033

47′65

50%

-0,054

19′55

-0,151

32'07

-0,035

46′33

80%

-0,033

18′76

-0,164

36'09

-0,037

46′03

100%

-0,021

17′99

-0,253

28'83

-0,041

45′99

120%

-0,012

16′97

-0,196

26'09

-0,045

45′78

Amorphous Core Ratio Difference
