En la familia de componentes electrónicos, si bien tanto los inductores como los transformadores pertenecen a componentes de conversión magnetoeléctrica, sus composiciones estructurales presentan diferencias significativas debido a sus distintas orientaciones funcionales. En este artículo, se utilizarán transformadores de los modelos EM15 y EE19, así como inductores de modo común uu10.0 e inductores de varilla de ferrita como ejemplos para analizar las principales diferencias en sus composiciones.

1. Número de bobinas: la distinción funcional entre un devanado único y varios devanados

Como portador principal de la conversión de energía, el número de bobinas determina directamente la función básica del componente.

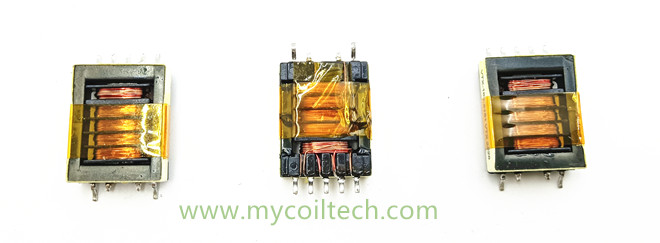

Tanto EM15 como EE19 son transformadores típicos y su característica principal es que contienen al menos dos devanados independientes. Tomando el EE19 transformador como ejemplo La bobina primaria se conecta a la tensión de entrada y la bobina secundaria emite la tensión convertida. Los dos grupos de bobinas transfieren energía mediante acoplamiento de núcleo magnético, sin conexión eléctrica entre ellos. SMD-EM15 electrónica de alta frecuencia transformador Suele diseñarse con una estructura de múltiples devanados. Además de la bobina primaria, puede contener de 2 a 3 conjuntos de bobinas secundarias para satisfacer los requisitos de voltaje de diferentes circuitos. Este diseño de múltiples devanados es la base para que los transformadores logren la transformación de voltaje, el aislamiento y la adaptación de impedancia.

El diseño de bobina de los inductores sigue el principio de "devanado único". Aunque el inductor de modo común uu10.0 presenta dos grupos de bobinas en apariencia, estos tienen direcciones de bobinado opuestas y el mismo número de espiras, lo que esencialmente forma un "devanado monofuncional integrado" y trabaja conjuntamente para suprimir la interferencia de modo común. La estructura del inductor de varilla de ferrita es más simple, con un solo grupo de bobinas enrolladas en una varilla de ferrita. El número de espiras se ajusta según la inductancia requerida. Por ejemplo, el inductor de varilla de ferrita utilizado para recibir señales de baja frecuencia en una radio suele tener cientos o miles de espiras. El diseño de devanado único le permite centrarse en el filtrado de señales o el almacenamiento de energía mediante autoinductancia.

2. Estructura del núcleo magnético: la lógica de diseño del circuito magnético cerrado y del circuito magnético abierto

El núcleo magnético es el factor clave que afecta la eficiencia de la conversión de energía. La diferencia en la estructura del núcleo magnético entre inductores y transformadores se debe a sus distintos requisitos funcionales.

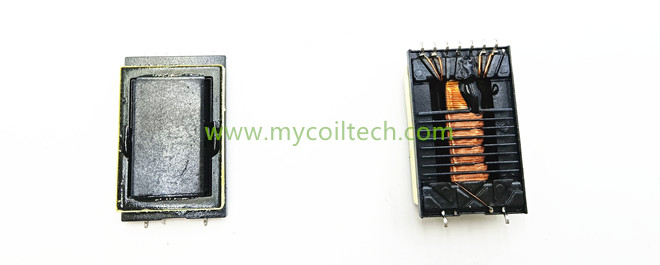

El núcleo magnético de un transformador debe adoptar un diseño de circuito magnético cerrado para maximizar la eficiencia del acoplamiento magnético entre los devanados. El núcleo magnético del... Transformador SMD-EE19 7+2 pines Es una estructura empalmada tipo E. Los yugos superior e inferior y la columna central forman un circuito magnético cerrado, de modo que el campo magnético generado por la bobina primaria se transmite casi por completo a la bobina secundaria a través del núcleo magnético, y la tasa de fuga magnética se puede controlar con una precisión del 5 %. El transformador EM15 utiliza principalmente un núcleo magnético de tipo potenciómetro, que envuelve completamente los devanados dentro del núcleo magnético, reduciendo aún más la fuga magnética y asegurando una eficiencia de transferencia de energía superior al 95 %. Esta estructura cerrada es la clave para que los transformadores logren una transformación de tensión eficiente y funciones de aislamiento.

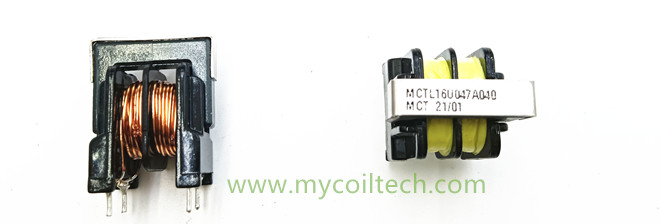

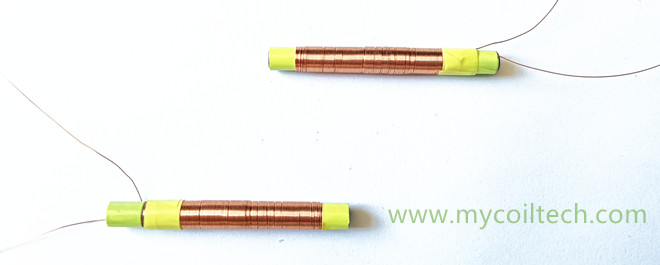

El núcleo magnético de un inductor tiene como objetivo optimizar el rendimiento de la autoinducción y, en su mayoría, adopta un circuito magnético abierto. El núcleo magnético del inductor de modo común uu10.0 tiene una estructura empalmada de tipo U. Los dos grupos de bobinas están enrollados respectivamente en las columnas magnéticas a ambos lados. Aunque el circuito magnético no es completamente abierto, el pequeño entrehierro mantenido deliberadamente puede reducir el riesgo de saturación magnética, lo que lo hace adecuado para escenarios de alta corriente. El núcleo magnético del inductor de varilla de ferrita de un solo devanado Es una estructura de varilla completamente abierta (generalmente de ferrita). La bobina se enrolla axialmente en la varilla de ferrita, lo que permite que el campo magnético se difunda al exterior. Si bien este diseño reduce la eficiencia del acoplamiento magnético, mejora significativamente el rango de respuesta en frecuencia del inductor, lo que le confiere un excelente rendimiento en aplicaciones de alta frecuencia, como la sintonización de radio.

3. Estructuras adicionales: diferentes orientaciones de mejora de funciones y simplicidad y practicidad

Para adaptarse a diferentes entornos de trabajo, las estructuras adicionales de ambos también muestran diferencias evidentes.

Los transformadores deben soportar condiciones de alta tensión y alta corriente, y sus estructuras adicionales priorizan la seguridad y la eficiencia. Los devanados de los transformadores EE19 y EM15 cuentan con múltiples capas aislantes (como películas de poliimida), y su resistencia a la tensión puede superar los 2000 V. Algunos modelos de alta frecuencia también incorporan una capa de blindaje de lámina de cobre entre el primario y el secundario para suprimir las interferencias electromagnéticas. Los transformadores industriales EM15 de gran tamaño también están equipados con dispositivos de sujeción de núcleo de hierro para evitar el ruido causado por la vibración de las láminas de acero al silicio.

La estructura adicional del inductor es más concisa. Inductor antiinterferencias UU15.7 La bobina y el núcleo magnético se fijan únicamente mediante un encapsulado, sin una capa aislante adicional (debido a la baja tensión de trabajo). La estructura del inductor de varilla de ferrita es más sencilla: generalmente, solo se añaden soportes de plástico en ambos extremos para fijar la bobina, y algunos modelos están recubiertos con pintura aislante para evitar cortocircuitos. Este diseño simple permite adaptarlo a las necesidades de instalación de equipos miniaturizados (como radios portátiles).

4. Conclusión: Un ejemplo típico de una función que determina la estructura

De los modelos anteriores se desprende que el circuito magnético cerrado de múltiples devanados y las complejas estructuras adicionales de los transformadores contribuyen a una eficiente transferencia y conversión de energía; mientras que el circuito magnético abierto de un solo devanado y el diseño simple de los inductores se centran en la obstrucción de la corriente y el filtrado de la señal. Comprender estas diferencias de composición no solo nos ayuda a identificar rápidamente los tipos de componentes, sino también a seleccionar con precisión los modelos en el diseño de circuitos; por ejemplo, el uso del transformador EE19 para lograr la reducción de la fuente de alimentación y el uso del inductor de varilla de ferrita para optimizar la sensibilidad de recepción de la radio, de modo que cada tipo de componente pueda desempeñar su función al máximo en la posición correcta.
