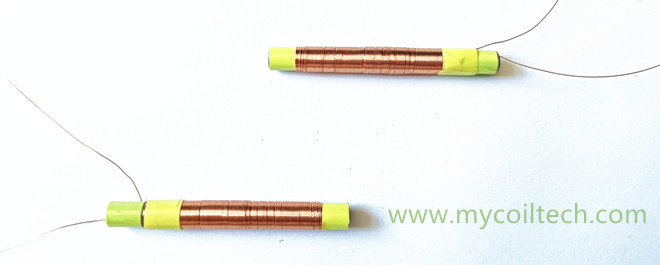

1. Inductores de varilla: "Asistentes" en la transmisión y el filtrado de señales
Los inductores de varilla toman una varilla de ferrita como núcleo.
Con cables enrollados a su alrededor. La alta permeabilidad magnética de la ferrita puede aumentar el valor de inductancia. Sus funciones se centran en la transmisión y el filtrado de señales.
En términos de transmisión de señales, son cruciales para los circuitos de antena de dispositivos como las radios. Cuando las ondas de radio pasan a través de la varilla de ferrita, la bobina induce la señal eléctrica correspondiente. La varilla de ferrita concentra el campo magnético, mejorando la sensibilidad de recepción y garantizando la transmisión estable de las señales de audio.
En términos de filtrado, en los circuitos de alimentación o de señal de dispositivos como juguetes electrónicos, los inductores de varilla pueden generar alta impedancia ante interferencias específicas, filtrar interferencias de alta frecuencia y evitar funciones anormales del dispositivo.
2. Inductores trifásicos de modo común: "Guardianes" contra las interferencias

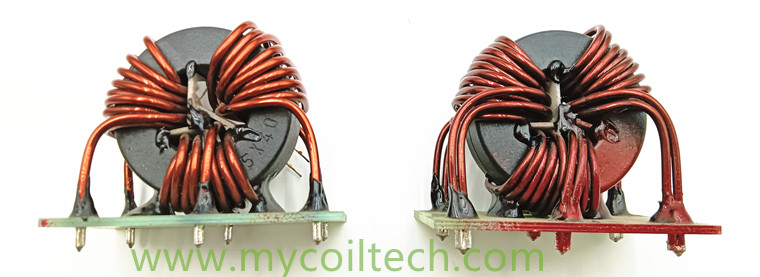

Inductores de modo común trifásicos
Se utilizan principalmente en circuitos trifásicos. Tres conjuntos de bobinas con el mismo número de espiras y la misma dirección de bobinado se enrollan en el mismo núcleo magnético, correspondiente a los tres cables de fase del circuito trifásico. Su función principal es suprimir la interferencia de modo común, es decir, la interferencia entre los cables trifásicos y la tierra. Dicha interferencia puede causar un funcionamiento inestable del dispositivo y errores en los datos.
Cuando se produce una interferencia de modo común, la señal de interferencia fluye a través de los tres conjuntos de bobinas, generando un campo magnético superpuesto en la misma dirección en el núcleo magnético. Esto hace que el inductor presente una alta reactancia inductiva a la interferencia, lo que reduce significativamente su propagación. Se utilizan ampliamente en circuitos de control de motores trifásicos y convertidores de frecuencia. Por ejemplo, al conectar un convertidor de frecuencia a un inductor de modo común trifásico, se evita que la interferencia generada por los componentes de conmutación internos afecte al propio convertidor de frecuencia y a otros equipos de la red eléctrica.

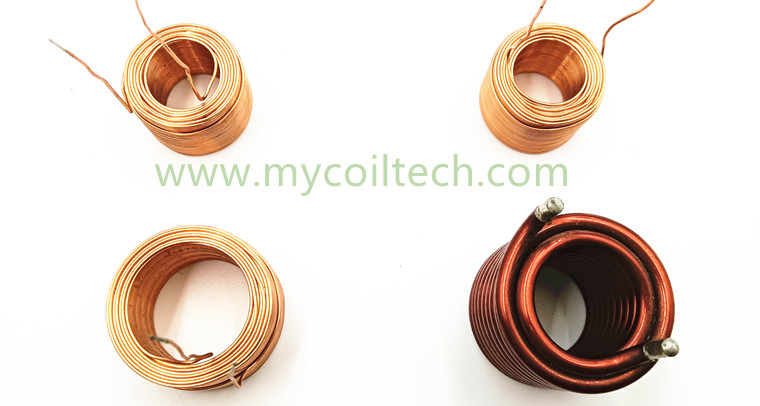

3. Inductores con núcleo de aire: "Actores clave" en circuitos de alta frecuencia
Los inductores de núcleo de aire no tienen núcleo magnético; se fabrican enrollando cables. Su permeabilidad magnética está determinada por el aire, que es estable, y no presentan problemas de saturación del núcleo magnético, lo que los hace adecuados para circuitos de alta frecuencia.
En primer lugar, actúan como inductores de sintonización en circuitos de radiofrecuencia (RF). El valor de la inductancia se puede controlar con precisión ajustando parámetros como el número de espiras y el diámetro de la bobina. Al combinarse con condensadores para formar un circuito resonante LC, permiten la selección de señales con frecuencias específicas y garantizan la precisión de la comunicación inalámbrica.
En segundo lugar, se utilizan para
h
inductor de filtro de alta frecuencia
En dispositivos como radares y equipos de comunicación satelital, los inductores de núcleo de aire pueden generar impedancia a interferencias de alta frecuencia. Además, al no tener núcleo magnético, presentan bajas pérdidas, lo que reduce la atenuación de la señal y garantiza la calidad de su transmisión.
En tercer lugar, son adecuados para aplicaciones de alta frecuencia y alta corriente. Por ejemplo, en equipos de calentamiento por inducción de alta frecuencia, los inductores con núcleo de aire presentan una estructura simple y una buena disipación térmica. Soportan altas corrientes, generan un campo magnético alterno para calentar metales y mantienen un funcionamiento estable a largo plazo.
Resumen
Los inductores de varilla garantizan la transmisión y el filtrado de señales, los inductores trifásicos de modo común suprimen las interferencias en circuitos trifásicos, y los inductores de núcleo de aire son adecuados para escenarios de alta frecuencia. Comprender sus funciones facilita el diseño y el mantenimiento de circuitos, y sienta las bases para el estudio de la tecnología electrónica.
